Restauratie Vibiemme Domobar

Berichtdoor Duif » 14 Mei 2014, 12:01

Tutti,

Meer dan een jaar geleden heb ik via marktplaats een defecte domobar gekocht, met het doel om die te maken als vervanging van de Silvia die ik gebruikte.

Inmiddels is de restauratie bijna afgerond, en leek het me leuk om mijn ervaringen met jullie te delen. Zie onderstaand foto verslagje:

Om te beginnen heb ik alles uit elkaar gesleuteld. Ik wist dat de pomp stuk was en dat het verwarmingselement gescheurd was.
Afbeelding
foto: oude pomp
Afbeelding
foto: boiler met oud verwarmingselement

Alle losse onderdelen heb ik met een borstel schoongemaakt en laten weken in een zuurbad. Als eerste ben ik vervolgens de groep weer in elkaar gaan zetten. Daarbij zijn alle ringen en rubbers vervangen.
Afbeelding
foto: zetgroep uit elkaar, met name de tekening van Peter was bijzonder nuttig.
Afbeelding
foto: nieuwe bevestigingsbouten voor de groep

Ik wilde graag de machine ook graag van een drukmeter voorzien. Die zat er oorspronkelijk nog niet in, dus moesten er wat gaten worden geboord. Een voor de drukmeter, en een voor het lampje van het verwarmingselement, dit zat op de plek waar nu de drukmeter zit.
Afbeelding
foto: opstelling om nieuw gat voor de drukmeter en voor het lampje van het element te boren
Afbeelding
foto: voorboren
Afbeelding
foto: gaten geboord
Afbeelding
foto: het resultaat

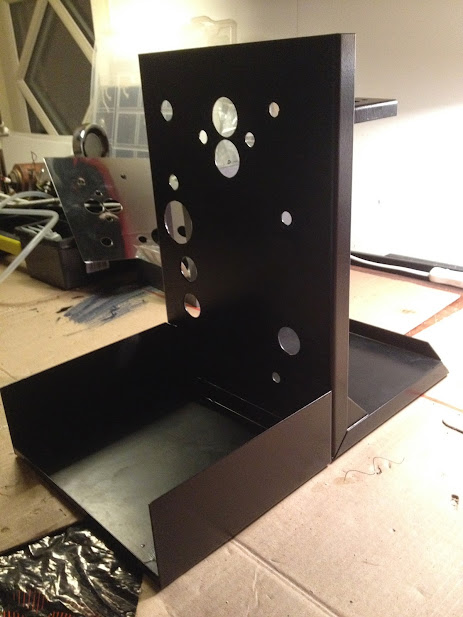

Het frame had hier en daar wat roest, dit heb ik weggehaald en het frame gelakt:
Afbeelding

Na het drogen van het 4e laklaagje kon ik de machine weer in elkaar zetten.
Afbeelding
foto: frame met boiler, zonder bedrading
Afbeelding
foto: met bedrading, ook de thermostaat is hier al vervangen

Toen kwam natuurlijk het grote moment. Al bij het vullen van de boiler werd duidelijk dat er iets lekte aan de bovenkant van de boiler. Eerst dacht ik dat het de voelerbuis voor de themperatuur sonde was, het bleek uiteindelijk een gaatje in een soldeerverbinding te zijn.
Afbeelding
foto: gat in de boiler (bovenop bij de soldeerverbinding, in het plasje kalk)
Er bleken nog meer putjes in de soldeerverbinding te zitten. Het zou kunnen dat de soldeerverbinding elementen bevat die oplossen of zijn weggeroest. Wellicht dat het zuurbad dit heeft versneld.

De voelerbuis ook maar meteen vervangen, en na contact met Peter besloten om te proberen om het gaatje te dichten met Loctite. Wat aardig is, is dat je de onderdruk in de boiler kunt gebruiken om de Loctite in het gat te zuigen. De onderdruk die ontstaat als de boiler afkoelt. Dit heb ik natuurlijk niet zelf bedacht... wederom dank aan Peter!

Het was even zoeken naar een Loctite die veilig was en de temperatuur en druk aankon. Uiteindelijk heb ik 6300 gebruikt.
Afbeelding
foto: boiler met nieuwe voelerbuis en Loctite

Na 168 uur uitharden bij 40 graden (in de oven :) ) kon ik het opnieuw proberen. De reparatie bleek geslaagd.

De thermostaat heb ik op een wat primitieve manier afgesteld:
Afbeelding

Dat moet nog even beter, maar de espresso's smaken in ieder geval al goed.

Afbeelding

Zoals je ziet, zit er nog geen lekbak in de machine. Dat is de laatste stap.
Afbeelding
Afbeelding

Ik overweeg om er een nieuwe onderkant in te lassen, moet ik nog even een plannetje voor maken.

Ben in ieder geval erg content met de Domobar. De Silvia staat daarom inmiddels op marktplaats.
Laatst gewijzigd door Duif op 14 Mei 2014, 12:50, in totaal 1 keer gewijzigd.
Duif

Berichten: 40
Geregistreerd: 13 Sep 2010, 16:49

Re: Restauratie Vibiemme Domobar

Berichtdoor CarpSafari » 14 Mei 2014, 12:14

Dat werkt zo niet met foto's!
Je moet ze eerst uploaden, hier bv.. http://tinypic.com/
Astoria Argenta SAE - Faema MD2000 - La San Marco/SM 96A.
Gebruikers-avatar
CarpSafari

Berichten: 554
Geregistreerd: 11 Aug 2010, 15:28
Woonplaats: Nieuwegein/Montreal

Re: Restauratie Vibiemme Domobar

Berichtdoor @3aan » 14 Mei 2014, 12:41

Of met www.picr.de ;)

Afbeelding Afbeelding
ASTORIA FIORE 1983 - VERSALAB M3 met doseerschuiven
Volg Adriaans koffiekar op http://www.facebook.com/A3koffie
Daar vindt u ook de plaatsen waar ik zo af en toe met de "Tardis" aanwezig ben.
Gebruikers-avatar
@3aan

Berichten: 4278
Geregistreerd: 04 Mrt 2011, 08:41
Woonplaats: Westland / Netherlands

Re: Restauratie Vibiemme Domobar

Berichtdoor levkof » 14 Mei 2014, 12:51

Duif schreef:Afbeelding
foto: oude pomp
Afbeelding
foto: boiler met oud verwarmingselement


Kan ook direct vanuit drive hoor :)


Maar het project: petje af!
Mini Gaggia | Gaggia Baby Twin | Gene Cafe | Pede's | Veel te veel groene bonen
Gebruikers-avatar
levkof

Berichten: 137
Geregistreerd: 11 Apr 2014, 18:55
Woonplaats: Arnhem

Re: Restauratie Vibiemme Domobar

Berichtdoor @3aan » 14 Mei 2014, 13:18

levkof schreef:Afbeelding
foto: boiler met oud verwarmingselement

Kan ook direct vanuit drive hoor :)


Staat ook zo mooi in de juiste positie, goed gedaan! :(
ASTORIA FIORE 1983 - VERSALAB M3 met doseerschuiven
Volg Adriaans koffiekar op http://www.facebook.com/A3koffie
Daar vindt u ook de plaatsen waar ik zo af en toe met de "Tardis" aanwezig ben.
Gebruikers-avatar
@3aan

Berichten: 4278
Geregistreerd: 04 Mrt 2011, 08:41
Woonplaats: Westland / Netherlands

Re: Restauratie Vibiemme Domobar

Berichtdoor levkof » 14 Mei 2014, 13:26

Wat er staat
@3aan schreef:Staat ook zo mooi in de juiste positie, goed gedaan! :(



De laatste woorden die blijven hangen
@3aan schreef:goed gedaan! :P
Mini Gaggia | Gaggia Baby Twin | Gene Cafe | Pede's | Veel te veel groene bonen
Gebruikers-avatar
levkof

Berichten: 137
Geregistreerd: 11 Apr 2014, 18:55
Woonplaats: Arnhem

Re: Restauratie Vibiemme Domobar

Berichtdoor Thomaserati » 15 Mei 2014, 08:25

Mooie restauratie en mooi verslag! Mooie stap ook tov van je vorige machine. Kun je er weer even tegenaan!
Expobar Brewtus III - Ponte Vecchio Lusso - Ponte Vecchio Export -Mahlkoning Vario - Demoka M203 - Six Cup Classic Series Chemex - Bialetti Moka Express 3 en 1-kops - Hario V60 Dripper - Hario Skerton
Gebruikers-avatar
Thomaserati

Berichten: 1016
Geregistreerd: 06 Jul 2010, 18:06
Woonplaats: Wieringerwaard

Re: Restauratie Vibiemme Domobar

Berichtdoor levkof » 15 Mei 2014, 08:36

Is het trouwens de eerste keer dat je zo'n project doet?
Mini Gaggia | Gaggia Baby Twin | Gene Cafe | Pede's | Veel te veel groene bonen
Gebruikers-avatar
levkof

Berichten: 137
Geregistreerd: 11 Apr 2014, 18:55
Woonplaats: Arnhem

Re: Restauratie Vibiemme Domobar

Berichtdoor atjong » 15 Mei 2014, 09:38

Netjes, heb je een andere pomp erop gezet? Waar haal je die vandaan?

Deze snap ik niet:
Duif schreef:Ik wilde graag de machine ook graag van een drukmeter voorzien. Die zat er oorspronkelijk nog niet in, dus moesten er wat gaten worden geboord. Een voor de drukmeter, en een voor het lampje van het verwarmingselement, dit zat op de plek waar nu de drukmeter zit.
Gebruikers-avatar
atjong

Berichten: 2892
Geregistreerd: 22 Mei 2010, 19:51
Woonplaats: Utrecht e.o.

Re: Restauratie Vibiemme Domobar

Berichtdoor velvetvinnie » 15 Mei 2014, 10:08

en waarom heb je gekozen om een manometer voor de pompdruk te plaatsen en niet eentje voor de boilerdruk?
